Elektronik Kilidi için 42mm Planet Bldc Dişli Motoru 12V 24V 2.6A
Ürün ayrıntıları:
|
|
Menşe yeri: | Çin |
---|---|
Marka adı: | SECORE |
Sertifika: | CE ROHS |
Model numarası: | BLD2270 |
Ödeme & teslimat koşulları:
|
|
Min sipariş miktarı: | 500 |
Fiyat: | Negotiated The Price |
Ambalaj bilgileri: | Karton başına 500 adet veya istek olarak |
Teslim süresi: | 15-18 ÇALIŞMA GÜNLERİ |
Ödeme koşulları: | T / T, D / A |
Yetenek temini: | 100000pcs aylık |
Detay Bilgi |
|||
hız: | 3500r / dak veya özelleştirilmiş | Nominal Gerilim: | 24V |
---|---|---|---|
Dişli Tipi: | planet dişli kutusu | akım düzenleme: | Fırçasız |
Puanlanmıs tork: | 22mN.m veya istek olarak | Diemeter * Uzunluk: | 22 * 95 mm) |
Ürün adı: | 24 planet dişli motor, mini dişli BLDC motor, 12v 3 fazlı dc fırçasız motor | sıradan uygulama: | elektrikli süpürgeler, tıbbi robotlar, elektrikli aletler, iletişim ekipmanları |
Vurgulamak: | üç Fazlı 22mm fırçasız motor,48V 22mm fırçasız motor,48V üç fazlı fırçasız motor |
Ürün Açıklaması

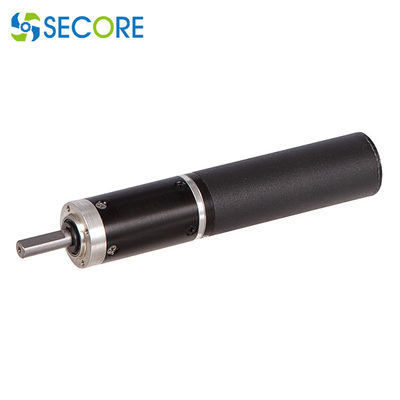

22mm Fırçasız Planet Motor 8 Kutuplu 3 Faz 12V 24V 36V 48V, 70mm Şanzımanlı
Anahtar performans özellikleri:
Motor tipi | Fırçasız DC motor |
Dişli kutusu tipi | Gezegen |
Kutup | 8 |
Evre | 3 |
Çap | Vites kutusu: 22mm;DC motor: 22 mm |
Nominal gerilim | 12V / 24V DC veya özelleştirilmiş |
Dişli oranı | 1: 3,7 ~ 1: 51 |
Tepe akımı | 1.5A |
Yük hızı yok | 6000 dev / dak |
Nominal hız | 3500 dev / dak |
İzin verilen yük aralığı | S1 görev döngüsü için 0.1-01.0Nm |
Anma gücü | 8 W |
Boyut:
Motor çapı: 22 mm (özelleştirilebilir)
Motor uzunluğu: 70 mm (özelleştirilebilir)
mil çapı: 6mm (özelleştirilebilir)
Dişli kutusu boyutu: çap 22 mm * uzunluk isteğe bağlı 22,4 mm / 33 mm / 41,5 mm (özelleştirilebilir)
MOTORUNUZU ÖZELLEŞTİRMEK İÇİN motor boyutu, kurşun gereksinimleri, çalışma voltajı, yüksüz dönüştürme, yüksüz akım, yük, durma akımı vb.
Fırçasız motor teknik parametresi:
Modeli | Kutup sayısı | Faz sayısı | Anma gerilimi VDC | Yüksüz hız r / dak | Anma hızı r / dak | Anma torku mN.m | Çıkış gücü W | Tepe Torku mN.m |
Tepe akımı A | Satır arası direnç ohm |
Satır arası indüktans mH |
BLD2270 | 8 | 3 | 24 | 6000 | 3500 | 22 | 8 | 50 | 1.5 | 11.8 | 4.2 |
Redüktörlü fırçasız motor (BLDC planet Dişli motor) teknik veriler:
Azaltma oranı | 3.7 | 5.2 | 14 | 19 | 27 | 51 |
Dişli tren sayısı | 1 | 1 | 2 | 2 | 2 | 3 |
şanzıman Uzunluğu mm | 24.4 | 24.4 | 33 | 33 | 33 | 41.5 |
Yüksüz hız rpm | 1617 | 1158 | 429 | 316 | 222 | 118 |
Anma hızı rpm | 943 | 676 | 250 | 184 | 130 | 69 |
Anma torku Nm | 0.073 | 0.1 | 0.25 | 0.34 | 0.48 | 0.8 |
Kısa sürede maksimum izin verilen yük Nm | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.5 |
U | V | W | Vcc | Ha | Hb | Hc | GND |
Kırmızı | Kahverengi | Siyah | Mavi | Sarı | Kahverengi | Kırmızı | Yeşil |
26AWG UL1007 | 28AWG UL1007 |
Uygun dişli motor nasıl seçilir?
1. Dişli motorunuz için uygulama gereksinimlerinizi bilin;
Montaj alanı, Gerilim, akım, frekans, ağırlık, ömür beklentisi, hız, tork, çalışma ortamı gibi giriş güç kaynağı.
2. Uygun motoru seçin;
Evrensel, fırçasız DC, AC endüksiyon veya kalıcı mıknatıs dişli motor gibi ilgilendiğiniz dişli tipi
3. Sürülecek yükün hız ve tork gereksinimlerini bilin
Dişli motorunuzun amaçladığınız uygulama için doğru boyutta olmasını sağlamak için çıkış hızınızı, başlatma ve çalıştırma torkunuzu bilmek çok önemlidir.
